Транзистор 2SD1414

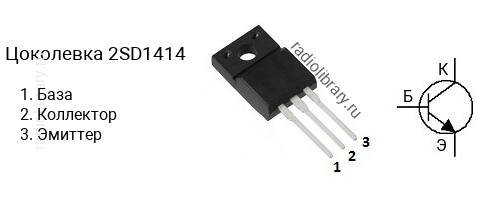

Цоколевка транзистора 2SD1414

Цоколевка транзистора 2SD1414 (маркируется как D1414)

Характеристики транзистора 2SD1414

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 4 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 2000
  • Корпус: TO-220F

Маркировка

Обозначение на корпусе транзистора 2SD1414 часто наносится без первой цифры и буквы, т.е. маркируется как "D1414".

Комплементарная пара

Комплементарной парой для 2SD1414 является транзистор 2SB1024 c p-n-p структурой.

Аналоги

Транзистор 2SD1414 можно заменить на 2SB601, 2SB601-K, 2SB601-L, 2SB601-M, 2SD1415, 2SD1415A, 2SD2495, 2SD2495-O, 2SD2495-P, 2SD2495-Y, 2SD560, 2SD560-KB, 2SD560-LB, 2SD560-MB, 2SD633, KSB601, KSB601-O, KSB601-R, KSB601-Y, KSD560, KSD560-O, KSD560-R, KSD560-Y, MJF122, MJF122G, MJF6388, MJF6388G, TTD1415B
