Транзистор 2SD1273

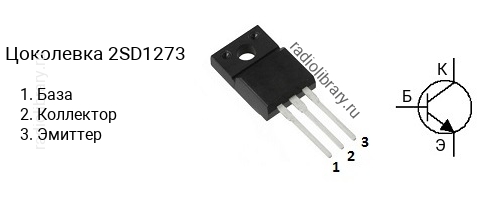

Цоколевка транзистора 2SD1273

Цоколевка транзистора 2SD1273 (маркируется как D1273)

Характеристики транзистора 2SD1273

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 500 до 2500
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SD1273 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1273Q имеет коэффициент усиления в диапазоне от 500 до 1000, 2SD1273P - в диапазоне от 800 до 1500, 2SD1273O - в диапазоне от 1200 до 2500.

Маркировка

Обозначение на корпусе транзистора 2SD1273 часто наносится без первой цифры и буквы, т.е. маркируется как "D1273".

Комплементарная пара

Комплементарной парой для 2SD1273 является транзистор 2SB1299 c p-n-p структурой.

Аналоги

Транзистор 2SD1273 можно заменить на 2N6531, 2N6533, 2SC1985, 2SC1986, 2SC2075, 2SC2315, 2SC2316, 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3852, 2SC3852A, 2SC3866, 2SC4242, 2SC5241, 2SC5353, 2SD1273A, 2SD1274, 2SD1274A, 2SD1274B, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD241B, BD241C, BD243B, BD243C, BD537, BD539B, BD539C, BD539D, BD543B, BD543C, BD545B, BD545C, BD799, BD801, BD809, BD951, BD953, BD955, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX53D, BDX53E, BDX53F, BDX77, KSD1273, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE5740, MJE5741, MJE5742, MJE8502, MJE8503, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP160, TIP161, TIP162, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
