Транзистор 2SC5706

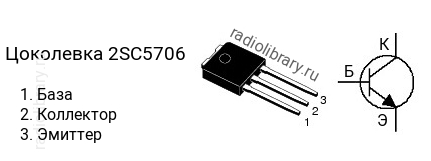

Цоколевка транзистора 2SC5706

Цоколевка транзистора 2SC5706 (маркируется как C5706)

Характеристики транзистора 2SC5706

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 560
  • Граничная частота коэффициента передачи тока: 400 МГц
  • Корпус: TO-251

Маркировка

Обозначение на корпусе транзистора 2SC5706 часто наносится без первой цифры и буквы, т.е. маркируется как "C5706".

Комплементарная пара

Комплементарной парой для 2SC5706 является транзистор 2SA2039 c p-n-p структурой.

Аналоги

Транзистор 2SC5706 можно заменить на 2SC5707
