Транзистор 2SC3329

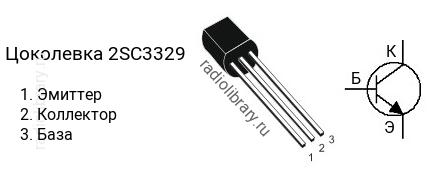

Цоколевка транзистора 2SC3329

Цоколевка транзистора 2SC3329 (маркируется как C3329)

Характеристики транзистора 2SC3329

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 700
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC3329 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3329-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SC3329-BL - в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC3329 часто наносится без первой цифры и буквы, т.е. маркируется как "C3329".

Комплементарная пара

Комплементарной парой для 2SC3329 является транзистор 2SA1316 c p-n-p структурой.

Аналоги

Транзистор 2SC3329 можно заменить на 2SC2240, 2SC3200, 2SC3245, 2SC3245A, KTC1006, KTC3200
