Транзистор 2SC2712

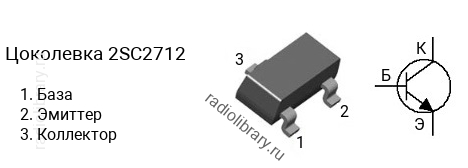

Цоколевка транзистора 2SC2712

Цоколевка транзистора 2SC2712

Характеристики транзистора 2SC2712

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 700
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для 2SC2712 является транзистор 2SA1162 c p-n-p структурой.

Аналоги

Транзистор 2SC2712 можно заменить на MMBTA42
