Транзистор 2SC2412

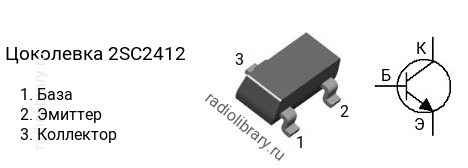

Цоколевка транзистора 2SC2412

Цоколевка транзистора 2SC2412

Характеристики транзистора 2SC2412

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 560
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для 2SC2412 является транзистор 2SA1037 c p-n-p структурой.

Аналоги

Транзистор 2SC2412 можно заменить на 2SC2712, MMBTA05, MMBTA06, MMBTA42
