Транзистор 2SC2328A

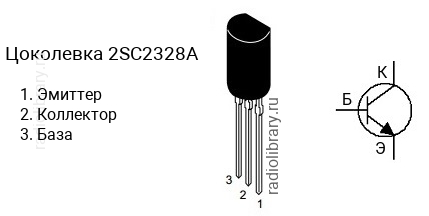

Цоколевка транзистора 2SC2328A

Цоколевка транзистора 2SC2328A (маркируется как C2328A)

Характеристики транзистора 2SC2328A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC2328A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2328A-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2328A-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2328A часто наносится без первой цифры и буквы, т.е. маркируется как "C2328A".

Комплементарная пара

Комплементарной парой для 2SC2328A является транзистор 2SA928A c p-n-p структурой.

Аналоги

Транзистор 2SC2328A можно заменить на 2SC3205, 2SD1207, 2SD1347, KSC2328A, KTC3205, KTC3210
