Транзистор 2SC2275A

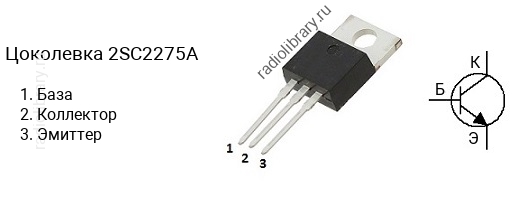

Цоколевка транзистора 2SC2275A

Цоколевка транзистора 2SC2275A (маркируется как C2275A)

Характеристики транзистора 2SC2275A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC2275A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2275A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2275A-Q - в диапазоне от 100 до 200, 2SC2275A-P - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2275A часто наносится без первой цифры и буквы, т.е. маркируется как "C2275A".

Комплементарная пара

Комплементарной парой для 2SC2275A является транзистор 2SA985A c p-n-p структурой.

Аналоги

Транзистор 2SC2275A можно заменить на 2SC2336, 2SC2336A, 2SC2336B, 2SC2898, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4242, 2SC4381, 2SC4382, 2SC5241, 2SC5353, 2SD1138, 2SD401, 2SD402, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, BUX84, BUX85, MJE13070, MJE13071, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41F, TIP42F
