Транзистор 2SC2271

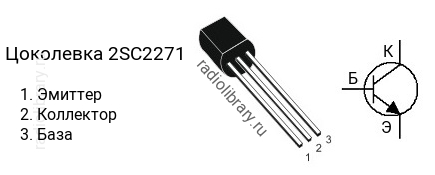

Цоколевка транзистора 2SC2271

Цоколевка транзистора 2SC2271 (маркируется как C2271)

Характеристики транзистора 2SC2271

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 200
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2271 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2271-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2271-D - в диапазоне от 60 до 120, 2SC2271-E - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SC2271 часто наносится без первой цифры и буквы, т.е. маркируется как "C2271".

Аналоги

Транзистор 2SC2271 можно заменить на 2N6517C, 2SC3468, KSC1506, KSC2330
