Транзистор 2SB828

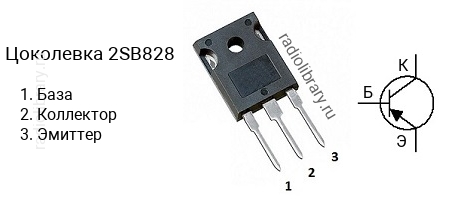

Цоколевка транзистора 2SB828

Цоколевка транзистора 2SB828 (маркируется как B828)

Характеристики транзистора 2SB828

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -12 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 280
  • Граничная частота коэффициента передачи тока: 10 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SB828 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB828-Q имеет коэффициент усиления в диапазоне от 70 до 140, 2SB828-R - в диапазоне от 100 до 200, 2SB828-S - в диапазоне от 140 до 280.

Маркировка

Обозначение на корпусе транзистора 2SB828 часто наносится без первой цифры и буквы, т.е. маркируется как "B828".

Комплементарная пара

Комплементарной парой для 2SB828 является транзистор 2SD1064 c n-p-n структурой.

Аналоги

Транзистор 2SB828 можно заменить на 2SA1292, 2SB829, BD246A, BD246B, BD246C, BD250A, BD250B, BD250C, TIP36CA
