Транзистор 2SB778

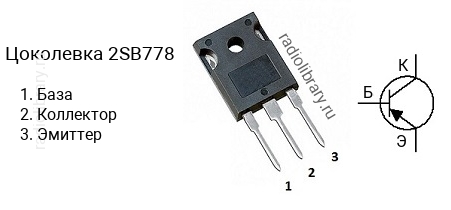

Цоколевка транзистора 2SB778

Цоколевка транзистора 2SB778 (маркируется как B778)

Характеристики транзистора 2SB778

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 160
  • Граничная частота коэффициента передачи тока: 10 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SB778 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB778-R имеет коэффициент усиления в диапазоне от 55 до 110, 2SB778-O - в диапазоне от 80 до 160.

Маркировка

Обозначение на корпусе транзистора 2SB778 часто наносится без первой цифры и буквы, т.е. маркируется как "B778".

Комплементарная пара

Комплементарной парой для 2SB778 является транзистор 2SD998 c n-p-n структурой.

Аналоги

Транзистор 2SB778 можно заменить на 2SA1106, 2SA1146, 2SA1186, 2SA1265, 2SA1265-O, 2SA1301, 2SA1302, 2SA1303, 2SA1386, 2SA1386A, 2SA1386A-O, 2SA1386A-P, 2SA1386A-Y, 2SA1491, 2SA1492, 2SA1516, 2SA1695, 2SA1805, 2SA1941, 2SA1942, 2SA1943, 2SA1962, 2SA1986, 2SA2120, 2SA2121, 2SA2151, 2SA2151A, 2SA2151A-O, 2SA2151A-P, 2SA2151A-Y, 2SB863, FJA4210, FJA4213, FJL4215, KTA1943, KTA1943A, KTA1962, KTA1962A, KTB688, KTB688B, KTB778, NTE2329
