Транзистор 2SB774

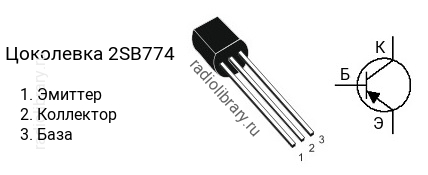

Цоколевка транзистора 2SB774

Цоколевка транзистора 2SB774 (маркируется как B774)

Характеристики транзистора 2SB774

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -15 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 219 до 460
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Маркировка

Обозначение на корпусе транзистора 2SB774 часто наносится без первой цифры и буквы, т.е. маркируется как "B774".

Аналоги

Транзистор 2SB774 можно заменить на 2SA1246, 2SA1316, 2SA1318, 2SA733, 2SA990, 2SA991, 2SB1116, 2SB726, 2SB892, A733, KSA733C, KTA1279
