Транзистор 2SB754

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -7 А
• Рассеиваемая мощность коллектора, не более: 60 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 240
• Граничная частота коэффициента передачи тока: 10 МГц

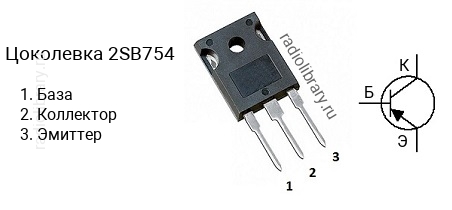

• Корпус: TO-3P

Транзисторы серии 2SB754 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB754-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SB754-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SB754 часто наносится без первой цифры и буквы, т.е. маркируется как "B754".Комплементарной парой для 2SB754 является транзистор 2SD844 c n-p-n структурой.Транзистор 2SB754 можно заменить на 2SA1093, 2SA1106, 2SA1146, 2SA1292, 2SB753, 2SB827, 2SB828, 2SB829, 2SB965, 2SB966, BD246A, BD246B, BD246C, BD250A, BD250B, BD250C, BDV92, BDV94, BDV96, TIP36CA
