Транзистор 2SB753

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -100 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -7 А
• Рассеиваемая мощность коллектора, не более: 40 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 240
• Граничная частота коэффициента передачи тока: 10 МГц

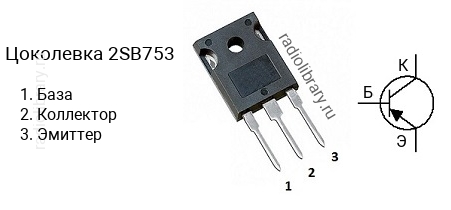

• Корпус: TO-3P

Транзисторы серии 2SB753 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB753-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SB753-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SB753 часто наносится без первой цифры и буквы, т.е. маркируется как "B753".Комплементарной парой для 2SB753 является транзистор 2SD843 c n-p-n структурой.Транзистор 2SB753 можно заменить на 2SA1093, 2SA1106, 2SA1146, 2SB965, 2SB966, BD246C, BD250C, BDV96, TIP36CA
