Транзистор 2SB649

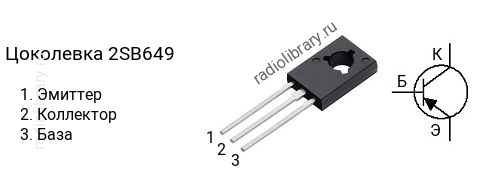

Цоколевка транзистора 2SB649

Цоколевка транзистора 2SB649 (маркируется как B649)

Характеристики транзистора 2SB649

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 140 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SB649 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB649-B имеет коэффициент усиления в диапазоне от 60 до 120, 2SB649-C - в диапазоне от 100 до 200, 2SB649-D - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB649 часто наносится без первой цифры и буквы, т.е. маркируется как "B649".

Комплементарная пара

Комплементарной парой для 2SB649 является транзистор 2SD669 c n-p-n структурой.
