Транзистор 2SB564A

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -30 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 0.8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 400
• Граничная частота коэффициента передачи тока: 110 МГц

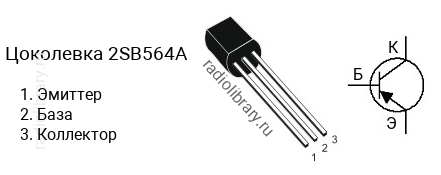

• Корпус: TO-92

Транзисторы серии 2SB564A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB564AO имеет коэффициент усиления в диапазоне от 70 до 140, 2SB564AY - в диапазоне от 120 до 240, 2SB564AGR - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SB564A часто наносится без первой цифры и буквы, т.е. маркируется как "B564A".Комплементарной парой для 2SB564A является транзистор 2SD471A c n-p-n структурой.Транзистор 2SB564A можно заменить на BC527, BC528, KSB564A, MPS4354, MPS6652, MPS6652G, MPSW51, MPSW51A, MPSW51AG, MPSW51G
