Транзистор 2SB1205

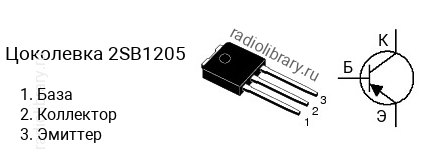

Цоколевка транзистора 2SB1205

Цоколевка транзистора 2SB1205 (маркируется как B1205)

Характеристики транзистора 2SB1205

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -25 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 400
  • Граничная частота коэффициента передачи тока: 320 МГц
  • Корпус: TO-251

Маркировка

Обозначение на корпусе транзистора 2SB1205 часто наносится без первой цифры и буквы, т.е. маркируется как "B1205".

Комплементарная пара

Комплементарной парой для 2SB1205 является транзистор 2SD1805 c n-p-n структурой.

Аналоги

Транзистор 2SB1205 можно заменить на 2SB1203, 2SB1204
