Транзистор 2SB1202

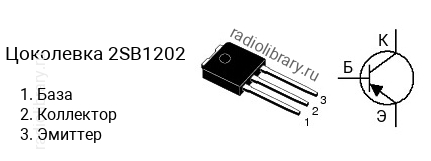

Цоколевка транзистора 2SB1202

Цоколевка транзистора 2SB1202 (маркируется как B1202)

Характеристики транзистора 2SB1202

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 560
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-251

Классификация по hFE

Транзисторы серии 2SB1202 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1202-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SB1202-S - в диапазоне от 140 до 280, 2SB1202-T - в диапазоне от 200 до 400, 2SB1202-U - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SB1202 часто наносится без первой цифры и буквы, т.е. маркируется как "B1202".

Комплементарная пара

Комплементарной парой для 2SB1202 является транзистор 2SD1802 c n-p-n структурой.
