Транзистор 2SA990

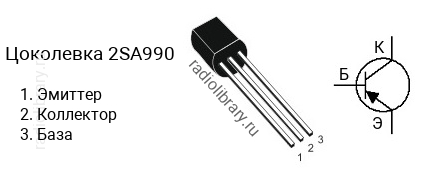

Цоколевка транзистора 2SA990

Цоколевка транзистора 2SA990 (маркируется как A990)

Характеристики транзистора 2SA990

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 800
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA990 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA990P имеет коэффициент усиления в диапазоне от 200 до 400, 2SA990F - в диапазоне от 300 до 600, 2SA990E - в диапазоне от 400 до 800.

Маркировка

Обозначение на корпусе транзистора 2SA990 часто наносится без первой цифры и буквы, т.е. маркируется как "A990".

Комплементарная пара

Комплементарной парой для 2SA990 является транзистор 2SC1843 c n-p-n структурой.

Аналоги

Транзистор 2SA990 можно заменить на 2SA1285, 2SA1285A, 2SA991, KTA1279
