Транзистор 2SA733

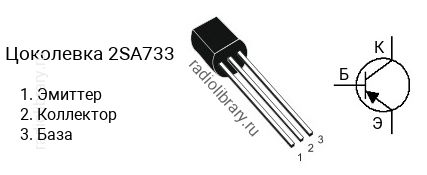

Цоколевка транзистора 2SA733

Цоколевка транзистора 2SA733 (маркируется как A733)

Характеристики транзистора 2SA733

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 600
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA733 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA733R имеет коэффициент усиления в диапазоне от 90 до 180, 2SA733Q - в диапазоне от 135 до 270, 2SA733P - в диапазоне от 200 до 400, 2SA733K - в диапазоне от 300 до 600.

Маркировка

Обозначение на корпусе транзистора 2SA733 часто наносится без первой цифры и буквы, т.е. маркируется как "A733".

Комплементарная пара

Комплементарной парой для 2SA733 является транзистор 2SC945 c n-p-n структурой.

Аналоги

Транзистор 2SA733 можно заменить на A733, H733, KSA733C, KTA1279
