Транзистор 2SA2151A-O

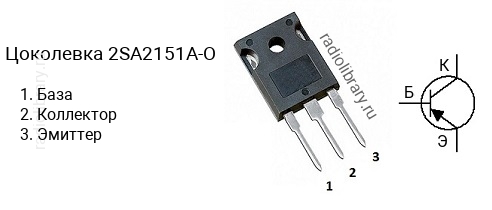

Цоколевка транзистора 2SA2151A-O

Цоколевка транзистора 2SA2151A-O (маркируется как A2151A-O)

Характеристики транзистора 2SA2151A-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -230 В
  • Напряжение коллектор-база, не более: -230 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 160 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 180
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: TO-3P

Маркировка

Обозначение на корпусе транзистора 2SA2151A-O часто наносится без первой цифры и буквы, т.е. маркируется как "A2151A-O".

Комплементарная пара

Комплементарной парой для 2SA2151A-O является транзистор 2SC6011A-O c n-p-n структурой.
