Транзистор 2SA1942

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -160 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -12 А
• Рассеиваемая мощность коллектора, не более: 120 Вт
• Коэффициент усиления транзистора по току (h_fe): от 55 до 160
• Граничная частота коэффициента передачи тока: 30 МГц

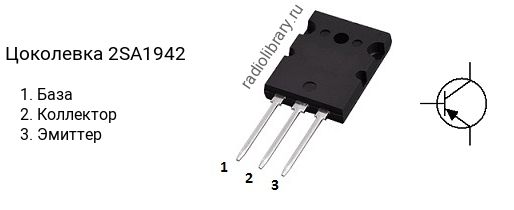

• Корпус: TO-264

Транзисторы серии 2SA1942 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1942R имеет коэффициент усиления в диапазоне от 55 до 110, 2SA1942O - в диапазоне от 80 до 160.Обозначение на корпусе транзистора 2SA1942 часто наносится без первой цифры и буквы, т.е. маркируется как "A1942".Комплементарной парой для 2SA1942 является транзистор 2SC5199 c n-p-n структурой.Транзистор 2SA1942 можно заменить на 2SA1301, 2SA1302, 2SA1386, 2SA1386A, 2SA1386A-O, 2SA1386A-P, 2SA1386A-Y, 2SA1492, 2SA1516, 2SA1943, 2SA1962, 2SA1986, 2SA2120, 2SA2121, 2SA2151, 2SA2151A, 2SA2151A-O, 2SA2151A-P, 2SA2151A-Y, FJA4213, FJL4215, KTA1943, KTA1943A, KTA1962, KTA1962A, NTE2329
