Транзистор 2SA1270

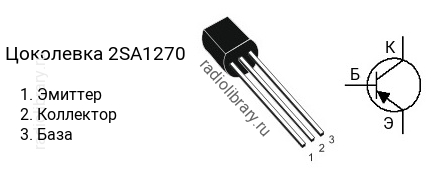

Цоколевка транзистора 2SA1270

Цоколевка транзистора 2SA1270 (маркируется как A1270)

Характеристики транзистора 2SA1270

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA1270 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1270-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1270-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1270 часто наносится без первой цифры и буквы, т.е. маркируется как "A1270".

Комплементарная пара

Комплементарной парой для 2SA1270 является транзистор 2SC3202 c n-p-n структурой.

Аналоги

Транзистор 2SA1270 можно заменить на 2N5401C, 2SA1020, 2SA1275, 2SA1283, 2SA1284, 2SA1315, 2SA200, 2SA562TM, 2SA984, 2SA984K, 2SA993, 2SB560, 2SB647, 2SB764, BC636, KSA1013, KSA708C, KSA709C, KSA931, KTA1270, KTA1275, KTA1279, KTA1281, KTA200, KTB764
