Транзистор 2SA1048

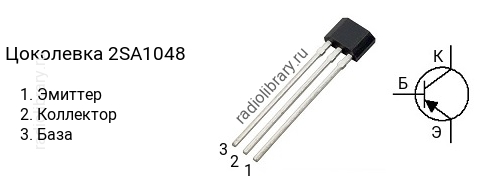

Цоколевка транзистора 2SA1048

Цоколевка транзистора 2SA1048 (маркируется как A1048)

Характеристики транзистора 2SA1048

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92S

Маркировка

Обозначение на корпусе транзистора 2SA1048 часто наносится без первой цифры и буквы, т.е. маркируется как "A1048".

Комплементарная пара

Комплементарной парой для 2SA1048 является транзистор 2SC2458 c n-p-n структурой.
