Транзистор 2N5990

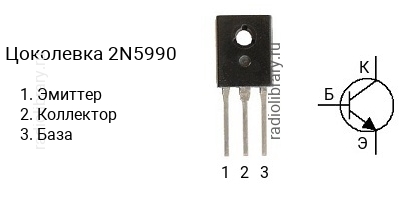

Цоколевка транзистора 2N5990

Цоколевка транзистора 2N5990

Характеристики транзистора 2N5990

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 120
  • Граничная частота коэффициента передачи тока: 2 МГц
  • Корпус: TO-127

Комплементарная пара

Комплементарной парой для 2N5990 является транзистор 2N5987 c p-n-p структурой.

Аналоги

Транзистор 2N5990 можно заменить на 2N5991
