Транзистор 2N5551S

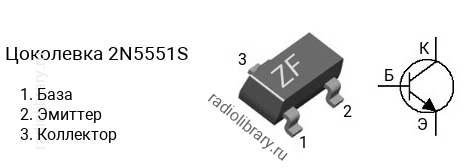

Цоколевка транзистора 2N5551S

Цоколевка транзистора 2N5551S (маркировка ZF)

Характеристики транзистора 2N5551S

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 180 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 250
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-23

Маркировка

Маркируется SMD-транзистор 2N5551S кодом "ZF".

Комплементарная пара

Комплементарной парой для 2N5551S является транзистор 2N5401S c p-n-p структурой.

Аналоги

Транзистор 2N5551S можно заменить на KST5551, MMBT5551
