Транзистор 2N4923

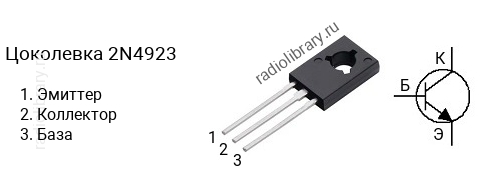

Цоколевка транзистора 2N4923

Цоколевка транзистора 2N4923

Характеристики транзистора 2N4923

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 4 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 150
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-126

Комплементарная пара

Комплементарной парой для 2N4923 является транзистор 2N4920 c p-n-p структурой.

Аналоги

Транзистор 2N4923 можно заменить на 2N4923G, MJE242, MJE244
