Дроссель Д25, Д25Н

  • Магнитопровод: ШЛ12 х 25
  • Индуктивность: 0,08 Гн
  • Номинальный ток: 1,1 А
  • Масса: 480 г

Конструктивно дроссель Д25 состоит из магнитопровода, катушки, обоймы и устройства крепления. Катушка дросселя выполнена методом бескаркасной намотки и включает в себя гильзу, намоточный провод, ленту с лепестками для подпайки отводов намоточного провода и ленту изоляционную.

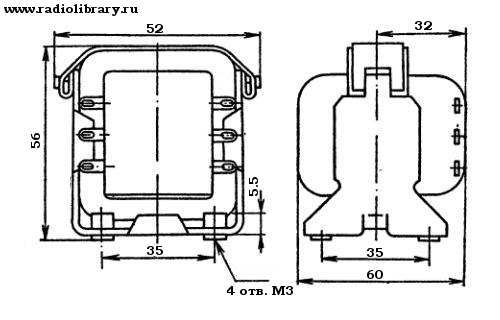

Конструкция дросселя Д25
Рис1. Конструкция дросселя Д25
Электрическая схема дросселя Д25
Рис2. Схема электрическая дросселя Д25

Компенсационная и другие обмотки могут соединяться последовательно с основной, чтобы направления их намагничивающих сил совпадали (согласное соединение) или были направленно встречно (несогласное соединение). При согласном соединении индуктивность дросселя увеличивается, при несогласном - уменьшается. Обмотки дросселей могут соединяться также и параллельно. При этом индуктивность и сопротивление постоянному току обмоток пропорционально уменьшаются, а допустимый ток подмагничивания увеличивается.

Дроссель Д25 в исполнении Н (Д25Н) имеет две одинаковые симметричные обмотки, которые могут соединяться последовательно для получения максимальной индуктивности либо параллельно для увеличения рабочего тока. Дроссель Д25Н с двумя симметричными обмотками также может быть использован в дифференциальных схемах.

Электрическая схема дросселя Д25Н
Рис3. Схема электрическая дросселя Д25Н
Литература
Акимов Н.Н., Ващуков Е.П., Прохоренко В.А., Ходоренок Ю.П. Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. - Мн.: Беларусь, 1994
